Beschreibung

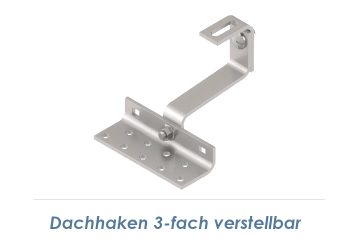

Dachhaken 3-fach verstellbar aus Edelstahl 1.4301, sandgestrahlt und vormontiert.
Abmessungen:
Beschreibung:
Mit diesen Dachhaken für Ziegeldächer können Montageprofile für Solarmodule schnell und einfach montiert werden. Durch die dreifache Einstellmöglichkeit ist der Montagehaken für so gut wie jede Schindelform geeignet. Für die Montage werden eine oder mehrere Dachpfannen abgehoben und die gelochte Platte auf der Unterkonstruktion verschraubt. Je nach Dachpfannenmodell und -Hersteller ist es möglich, dass die Dachziegel etwas ausgenommen werden müssen. Der Montagehaken sollte die Dachziegel nicht berühren - durch den Wind kann die Konstruktion vibrieren und die Schindel schlimmstenfalls brechen. Die Platte ist mit einer 9mm-Lochung versehen, ideal für ø8mm Tellerkopfschrauben. Der Haken kann an insgesamt drei Positionen in der Lochplatte montiert werden. Der Winkel ist mit Langlöchern versehen damit die Aluminiumprofile individuell und perfekt ausgerichtet werden können. Die Dachhaken werden mit Torbandschraube und Sperrzahnmutter, jeweils aus Edelstahl A2, vormontiert geliefert.
Plattenlänge (a): 138mm
Plattenbreite (b): 56mm
Hakenbreite (c): 30mm
Gesamtlänge (l): 199mm
Hakenlänge (l1): 115mm
Winkeltiefe (t): 59mm, Langloch 10,5 x 40mm
Winkelhöhe (h): 73mm, Langloch 10,5 x 48mm
Materialstärke (s): 5mm
Schlüsselweite Mutter: SW15
Beschreibung:
Mit diesen Dachhaken für Ziegeldächer können Montageprofile für Solarmodule schnell und einfach montiert werden. Durch die dreifache Einstellmöglichkeit ist der Montagehaken für so gut wie jede Schindelform geeignet. Für die Montage werden eine oder mehrere Dachpfannen abgehoben und die gelochte Platte auf der Unterkonstruktion verschraubt. Je nach Dachpfannenmodell und -Hersteller ist es möglich, dass die Dachziegel etwas ausgenommen werden müssen. Der Montagehaken sollte die Dachziegel nicht berühren - durch den Wind kann die Konstruktion vibrieren und die Schindel schlimmstenfalls brechen. Die Platte ist mit einer 9mm-Lochung versehen, ideal für ø8mm Tellerkopfschrauben. Der Haken kann an insgesamt drei Positionen in der Lochplatte montiert werden. Der Winkel ist mit Langlöchern versehen damit die Aluminiumprofile individuell und perfekt ausgerichtet werden können. Die Dachhaken werden mit Torbandschraube und Sperrzahnmutter, jeweils aus Edelstahl A2, vormontiert geliefert.
